蚀刻加工的最小孔径是多少？

　　我们也把这些基础的蚀刻原理分享给大家，以便设计工程师们在做设计的时候能够结合这些基本原理，高效率的设计出能够蚀刻加工的产品：

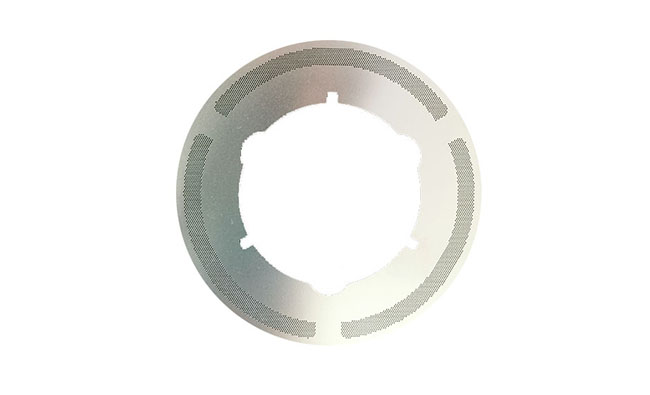

蚀刻加工

　　蚀刻加工工艺并不是什么图纸都能加工，也有一定的局限性，图纸设计时注意几个基本的原理：

　　1．蚀刻开孔的大小＝1.5x材料厚度，例如：0.15mm的厚度。开孔直径＝0.15x1.5=0.22~0.28mm。如果需要最小的孔，可以开喇叭孔，但也要看图纸结构而定。

　　2．孔与孔之间的孔间距（也成为线宽）与材料厚度1：1。假设材料厚度0.15mm，留下来的线宽在0.15mm左右，当然也要看产品的整体结构。因此，各位设计工程师在设计产品时可遵循基本原理，但特殊情况另议。
